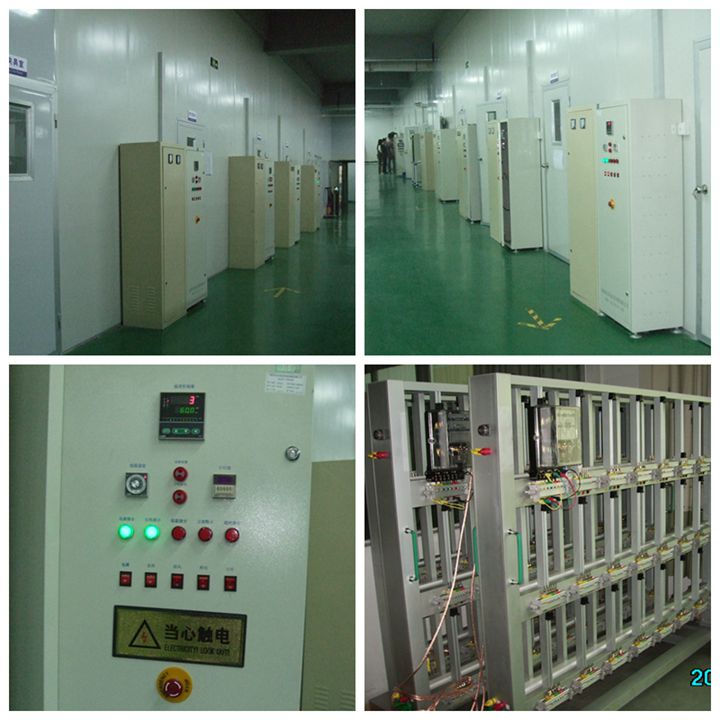

電能表抄表系統模塊恒溫老化房 ORT60m3 7間組合

產品編號：20151113-ORT60m3
產品類別：高溫老化房 >> 恒溫老化房
產品型號：ORT60m3-7間組合

產品備注：
電能表老化房|抄表系統模塊老化房|恒溫老化房|高溫老化房

詳細描述

老化房的特點：
1．溫度控制準確，精度高。由于采用了獨特的風道系統設計及電控系統，能保持整個房間溫度高度均勻性，大大高于同類產品。
2．房間設定溫度范圍廣，連續可調。在常溫~60℃范圍內可任意設定。若客戶特別要求，可設計更高溫度產品。
3．房內多點溫度滾動顯示，監察準確，清晰。
4．系統保護功能齊全，能確保安全長期穩定無故障運行。
5．外形美觀，施工方便，施工周期短。

老化房|燒機房介紹

老化房，又稱燒機房,Burn-In Room，是各種老化試驗中常用設備之一，廣泛應用于電子、電腦、通訊等領域。老化房通常由圍護結構、風道系統、控制系統、室內測試架構等組成。

房體結構：老化房房體結構一般采用保溫板（雙面彩色鋼板，中間加保溫材料）在現場拼裝而成，房間尺寸均根據客戶要求設計。整個房間外表美觀，結構牢固，同時安裝方便快捷，施工期短。在房間墻上，根據需要可設置觀察窗，方便在室外觀察到室內產品測試情況。在墻上還配有不同電壓的插座，以滿足產品老化測試時的需要。

風道系統：通常加熱風機及風道系統安裝于老化房頂部，不占用其它空間，一般風道系統由循環風系統及過熱排風系統組成，室內循環風經加熱器加熱后由送風機經保溫風管送回室內，反復循環，使房間溫

度維持在設定范圍。當房間溫度超過報警設定值時，排風機啟動，抽走室內過熱氣體，同時室外冷空氣進入房內與熱空氣混合，使房間溫度回復正常。

控制系統：老化房的控制系統采用PLC通過程序進行控制，控制系統中采用了兩級PID調節加熱量，實現對房間溫度的精確控制，同時溫度控制器可以對房內任意六點溫度進行滾動實時顯示,方便客戶準確掌握

房內溫度情況。控制系統還設定了各種保護功能，有超溫報警保護、風機故障報警保護、無風報警保護、室內煙氣感應報警保護等，完善的保護功能確保了老化房能長期穩定無故障運行。

室內測試架：測試架通常根據客戶產品和要求進行設計制作，一般測試架的設計要求結構穩固，操作方便，滿足功能。在測試架上一般會布置電源線，網線等供測試時使用。

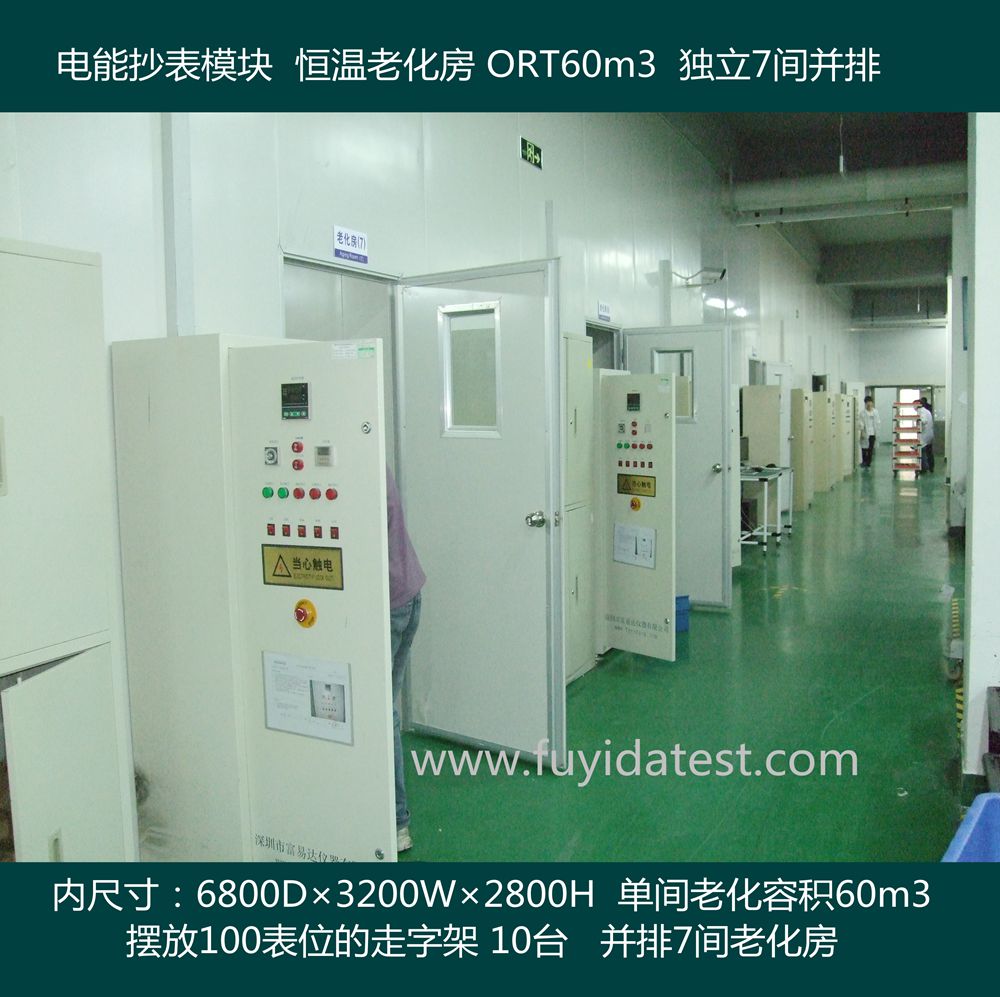

本老化房技術規格書（電能表抄表系統模塊恒溫老化房 ORT60m3）

抄表系統模塊老化房		任務量：庫體結構、溫度控制系統；熱風循環系統；簡易排風；（不含二次配電、插座及電源走線、照明燈具）
1	老化量的設計	約10個走字架臺車（臺車客戶自制）
2	總電量需求	老化房總配電約為：26 KW；其中加熱：24KW；
3	結構尺寸	老化房內尺寸： 6800D×3200W×2800H；
4	庫體材質	采用不燃材料巖棉彩鋼板
5	地面材質	不做處理，維持原來水泥地板不變
6	玻璃視窗	350×500，位于門上
7	固定方式	配套鋁合金型材
8	溫度范圍	室溫～70℃±5℃
9	溫度均勻度	產品區 ≤±5.0℃
10	輔助升溫	循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作
11	超溫溫進、排風	超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外
12	電線電纜	老化房中所有用線均采用國標線及200度耐高溫電線。
13	報警及保護裝置	A.控制電源加保險及熱過載繼電器
		B.超溫報警
		C.鼓風機過載、過熱、缺相保護
		D.電熱采用無風切電過熱保護
		E.嚴格國執行家電工安全標準，確保布線規范，及各接線端口均有明確標識，無裸露現象
		F.可靠的接地和漏電保護裝置
		G.室內超溫三重保護,超過設置溫度風機排風,高溫紅色報警及排風機啟動排風,超高溫產品斷電保護
14	溫度控制方式	電腦型溫度控制器的控制方式；
		PID為控制核心，通過過繼電器實現自動控制功能
		B.排風系統采用獨立溫度控制系統.
		C.時間單獨控制、倒記時功能。
15	溫度檢測	A.室內1點溫度檢測、1點超溫保護檢測。2點發熱管自身的過溫保護器。
15	溫度檢測	B.排風溫度采用獨立溫控器室內獨立取點進行，以防止因外部原因造成排風系統癱瘓。
16	溫度顯示	A.老化總過程溫度自動控制。
16	溫度顯示	B.單點控制排風取樣點.
17	聲光報警系統	在老化房外設置設置蜂鳴器，老化房內運行狀態。
18	老化房配電	控制箱內空開以下，線材由供方提供，空開以上電源線由需方負責
